La question que tout professionnel ou particulier se pose avant une installation de chauffage central concerne la conformité aux normes qui régissent ce type de travaux. Le DTU 65.12 s’impose comme le référentiel incontournable pour l’installation des systèmes solaires thermiques équipés de capteurs vitrés. Alors qu’avec la transition énergétique la demande croît, comprendre les exigences techniques et la mise en œuvre exacte de cette norme reste indispensable pour garantir la durabilité et la performance de votre système.
Cette norme, régulièrement mise à jour (version en vigueur datant de décembre 2012), cible principalement les installations destinées au chauffage, au rafraîchissement des locaux, ainsi qu’à la production d’eau chaude sanitaire (ECS) par panneaux ou capteurs solaires thermiques vitrés. Ce document établit un cadre clair pour la qualité, la sécurité et la pérennité de ces équipements dans différentes configurations de bâtiments, du neuf à l’existant, en évitant les zones climatiques montagneuses.
Les fondamentaux du DTU 65.12 : normes et travaux concernés pour le chauffage solaire
Cet extrait du DTU précise des exigences techniques pointues concernant :

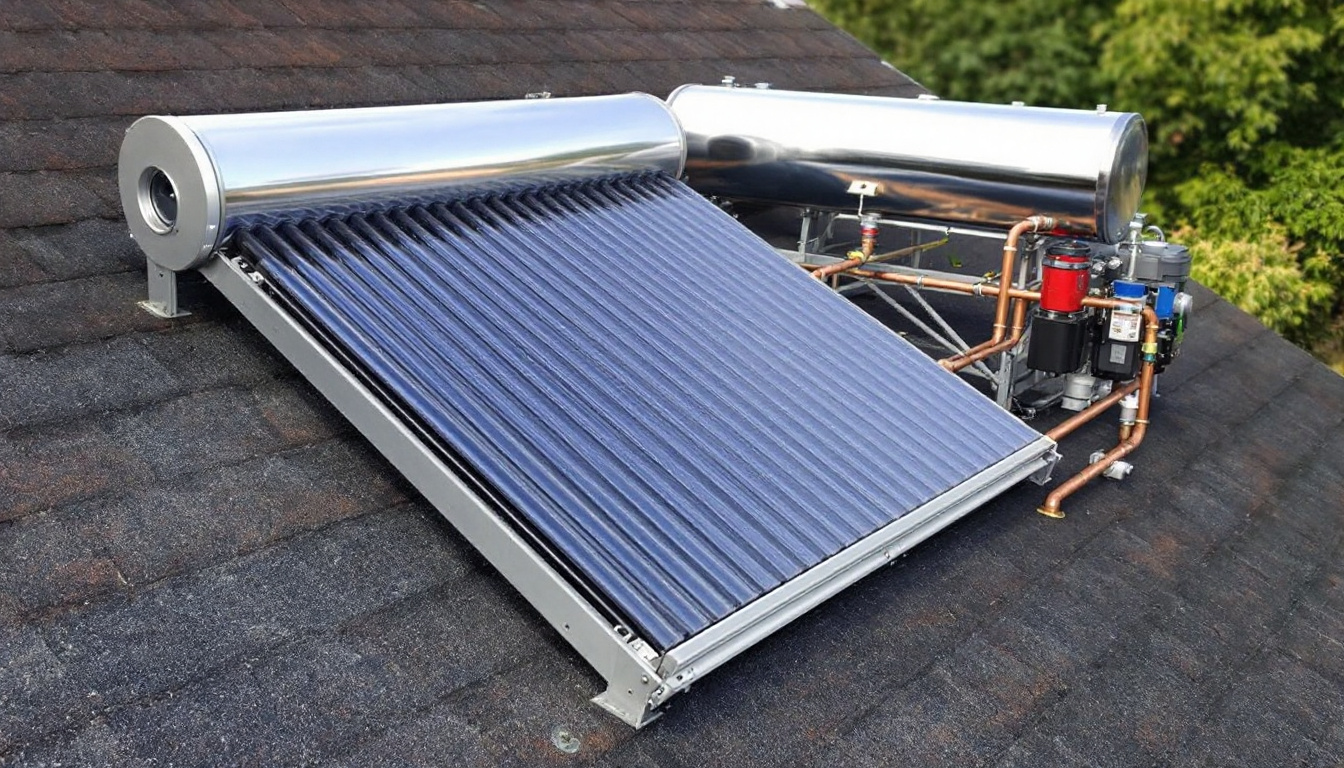

- La mise en place des capteurs thermiques vitrés : orientation, fixation, et compatibilité avec la structure porteuse (toitures terrasses, inclinées, façades ou au sol).
- Le raccordement hydraulique du circuit solaire : équipés de canalisations adaptées, vannes d’équilibrage, protection gel du liquide caloporteur et installation sécurisée des échangeurs de chaleur.
- La mise en œuvre et la régulation : systèmes intégrés, tests d’étanchéité, régulation thermique et contrôles réguliers s’adaptant au contexte local (climat, structure).
| Objectif du DTU 65.12 | Types de travaux couverts | Points d’attention techniques |
|---|---|---|
| Assurer une installation sécurisée et durable des systèmes solaires thermiques avec capteurs vitrés. | Installation de capteurs plans vitrés ou sous vide, circuits hydrauliques, réservoirs de stockage, dispositifs de régulation. | Fixation résistante, étanchéité rigoureuse, protection antigel, équilibrage hydraulique du circuit. |
Le choix des matériaux et la mise en œuvre adaptée aux différents supports
Techniquement parlant, la partie 1-2 du DTU 65.12 détaille les critères pour la sélection des matériaux employés. Les capteurs peuvent être posés sur toiture terrasse ou inclinée, en façade, ou au sol, chacun de ces contextes impliquant des exigences spécifiques :
- Sur toiture terrasse, l’étanchéité doit être conforme aux normes NF DTU 43.1 à 43.4, avec un isolant support de classe C (minimum 80°C).
- Sur toiture inclinée, les capteurs sont fixés directement sur la charpente via des chevêtres. Il faut vérifier la résistance des chevrons ou pannes de la charpente aux surcharges nouvelles induites.
- Les installations en façade nécessitent un mur maçonné non isolé par l’extérieur, avec protection des pénétrations via fourreaux et joints de calfeutrement adaptés.
- Au sol, la stabilité du support doit être assurée face aux charges climatiques et aux sollicitations mécaniques.
Un point à noter concerne le passage des canalisations : il doit être réalisé avec soin pour éviter toute infiltration et garantir l’isolation thermique, notamment à travers la toiture où une crosse ou un fourreau étanche s’impose en fonction de la nature des tuyaux (flexibles ou rigides).
| Type d’installation | Support | Spécificités techniques |
|---|---|---|
| Toiture terrasse | Revêtement étanche NF DTU 43.x | Isolant support classe C 80°C, nouveau revêtement en rénovation, hauteur minimale 30 cm entre revêtement et capteurs |
| Toiture inclinée | Charpente chevrons ou pannes | Fixation sur chevêtre, vérification résistance structure, passage canalisations par chatière ou tuile à douille |
| Façade ou pignon | Mur maçonné non isolé extérieurement | Fourreau et joints de calfeutrement pour pénétration, vérification charge admissible |
| Au sol | Terrain stable | Fixation résistante aux surcharges climatiques selon règles de calcul |
Pratiques et points particuliers dans le raccordement hydraulique et la sécurité de l’installation solaire thermique
L’équilibrage hydraulique est validé grâce à des vannes sur chaque batterie de capteurs, sauf dans les systèmes autovidangeables où elles ne sont pas nécessaires. La protection contre le gel passe par l’adoption de liquides caloporteurs antigel adaptés au circuit, avec vigilance particulière en cas de coupure de courant prolongée.
- Maintien de la pression via des systèmes de vase d’expansion à pression variable, évitant les surpressions dans le circuit.
- Sécurité renforcée par la présence d’une soupape destinée à prévenir toute pression excessive.
- Dispositifs de purge automatique ou manuelle selon la conception, excepté pour les installations autovidangeables.
- Isolation thermique des canalisations conforme au DTU 60.1, avec protection extérieure des calorifuges.
Les éléments périphériques comme les pompes, dispositifs de remplissage indépendants du réseau d’eau potable, et outils de mesure (manomètre, thermomètre) complètent l’équipement indispensable à la mise en œuvre professionnelle et à la maintenance.
| Composant | Rôle et exigences |
|---|---|
| Vannes d’équilibrage | Réglage des débits dans chaque batterie de capteurs, obligatoire sauf pour thermosiphon |
| Vase d’expansion | Compensation des variations de pression dans le circuit |
| Soupape de sécurité | Prévention du dépassement de pression maximale |
| Système de purge | Élimination de l’air dans le circuit hydraulique, automatisé ou manuel |
| Isolation des tuyaux | Respect des normes thermiques, protection contre intempéries et nuisibles |
Contrôle et validation des installations de chauffage central selon DTU 65.12
Le respect des normes impose un contrôle rigoureux avant la mise en service de l’installation solaire thermique. Cet examen passe par des tests d’étanchéité des raccordements, vérification des fixations et bonne conformité des dispositifs de sécurité. Les essais garantissent une installation sans fuite et assurent la parfaite fonctionnalité de l’ensemble.
- Essai d’étanchéité sous pression avant calorifugeage
- Vérification mécanique des supports et fixations
- Test de fonctionnement des dispositifs de sécurité (soupapes, régulateurs)
- Contrôle du circuit hydraulique complet
- Validation des systèmes de purge et de vidange
| Étape de contrôle | Description |
|---|---|
| Test d’étanchéité | Contrôle de la résistance du circuit sous pression avant isolation thermique |
| Inspection mécanique | Confirmation de la solidité des fixations et supports |
| Vérification de sécurité | Fonctionnement des soupapes et de la régulation |
| Validation énergétique | Mesure du débit et équilibre hydraulique des capteurs |
| Contrôle final | Assurance de la conformité générale et fonctionnement optimal |
Conseils pratiques et tenants des grandes marques recommandées pour votre chauffage central
Pour sélectionner les équipements adaptés, il faut tenir compte de la compatibilité avec la norme NF DTU 65.12 ainsi que du suivi technique reconnu. Les fabricants comme Atlantic, De Dietrich, Frisquet, Viessmann, Saunier Duval, Chaffoteaux, Ariston, Bosch, Elm Leblanc et Vaillant proposent des solutions testées et éprouvées correspondant aux exigences de qualité et de sécurité attendues.
- Privilégier les gammes certifiées respectant la règlementation DTU 65.12
- Considérer la facilité d’entretien et la disponibilité des pièces de rechange
- Observer la robustesse des systèmes électriques et hydrauliques comme socle de durabilité
- Veiller à la compatibilité avec les dispositifs de régulation et de contrôle automatisés
Ces points validés par des retours d’expérience permettent d’éviter des erreurs coûteuses liées à l’installation et à la maintenance.
| Marque | Points forts | Spécifications conformes au DTU |
|---|---|---|
| Viessmann | Technologie avancée, fiabilité renforcée | Produits compatibles avec circuits hydrauliques et échangeurs |
| Saunier Duval | Solutions performantes, maintenance facilitée | Conformité aux règles d’étanchéité et sécurité |
| Frisquet | Robustesse, choix de gammes adaptées aux besoins professionnels | Compatibilité avec dispositif de purge, vannes d’équilibrage |
| Ariston | Prix compétitifs, adaptabilité | Respect des normes NF DTU 65.12 et composants certifiés |
Quelle est la portée exacte du DTU 65.12 ?
Le DTU 65.12 concerne l’installation des systèmes solaires thermiques utilisant des capteurs vitrés pour la production de chauffage, rafraîchissement et eau chaude sanitaire, en France européenne hors zones montagneuses. Il exclut notamment les capteurs non vitrés, le chauffage d’appoint, la distribution et les émetteurs de chaleur.
Quels critères pour le choix des matériaux dans cette norme ?
Les matériaux doivent répondre aux exigences de résistances thermiques, mécaniques et d’étanchéité précisées dans la partie 1-2 du DTU 65.12. Cela comprend les capteurs, tuyauteries, isolants, liquides caloporteurs et accessoires de montage.
Comment assurer la protection contre le gel dans une installation solaire thermique ?
La protection antigel s’appuie soit sur l’utilisation de liquides caloporteurs spécifiques non-gélifs, soit sur la conception autovidangeable, qui permet de vider le circuit en cas de coupure prolongée.
Quels sont les tests obligatoires avant mise en service ?
Il faut procéder à un test d’étanchéité du circuit sous pression avant l’isolation thermique, vérifier la solidité des fixations et le fonctionnement des dispositifs de sécurité comme les soupapes.
Quelles marques répondent le mieux au DTU 65.12 ?
Des marques comme Atlantic, Viessmann, De Dietrich et Saunier Duval sont reconnues pour proposer des équipements conformes, performants et avec un suivi technique adapté.
